1、安装在户外，框架式结构、固定投切。

2、可直接在变电所内投切电容补偿装置。

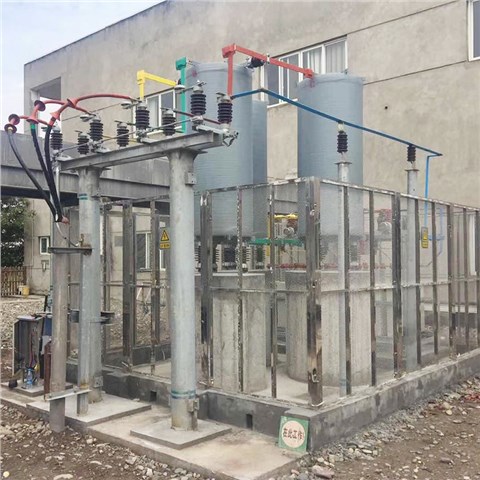

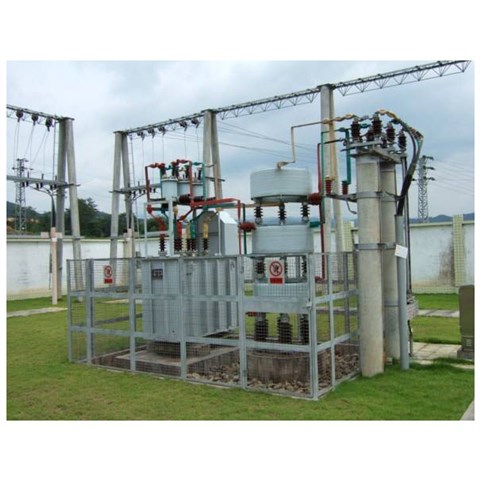

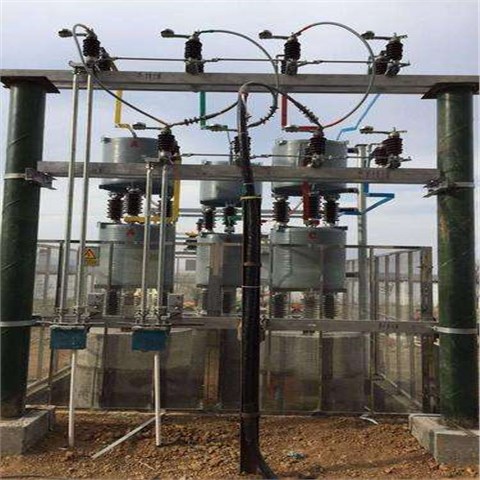

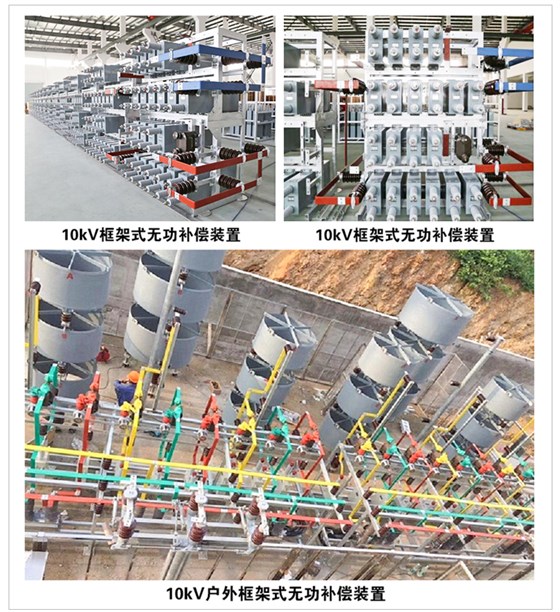

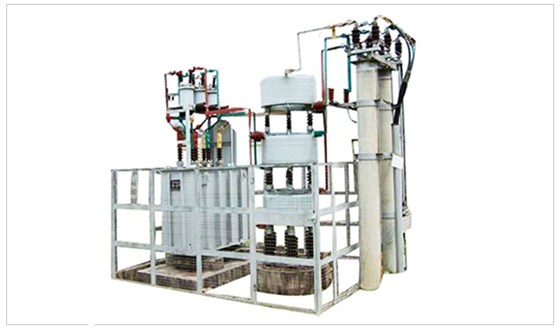

3、HZS-TBB型户外框架式无功补偿装置由串联空芯电抗器、进线架和电容器组成，空芯电抗器一般为三相叠装或三相品字形安装；进线架包括高压隔离开关、放电线圈以及 避雷器；电容器架一般为二层一排布置，容量大采用二排二层布置；进线架与电容架并列放置，高度宽度一致，每台电容均配装外熔断器；外围需用不低于2米的网栏围住，围栏门配置一扇活门便于巡视和检修。

4、装置结构设计合理，动、热稳定性好，带电显示装置用来显示装置的投切状态，并有电磁锁和柜门开关、观察窗，具有强制闭锁功能，确保运行和维护人员安全。

5、隔离接地开关配有电磁锁，保证装置带电时无法操作隔离开关；隔离接地开关在电容器组检修时可以处于接地状态，确保检修人员安全。

1、该装置允许在工频1.1倍额定电压下长期运行。

2、该装置允许在由于过电压和高次谐波造成的1.3倍额定电流的稳态过电流下连续运行。

3、该装置可以将电容器投入运行瞬间产生的涌流限制在电容器组额定电流的20倍以下。

4、根据配电系统情况，可配置不同的电抗率的电抗器来抑制谐波和合闸涌流。

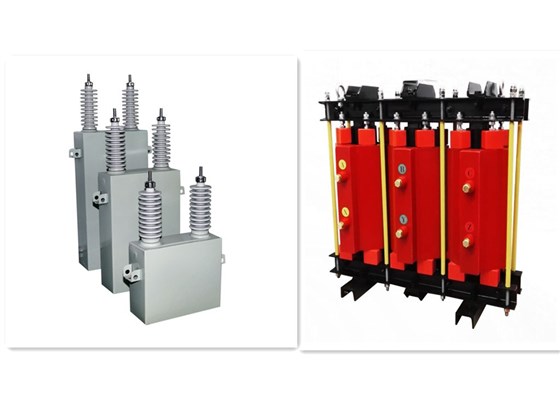

5、采用先进工艺和全膜介质的高压电力电容器，具有可靠性高、寿命长、损耗小、运行温升低等特点，并且还具有放电起始电压高和密封性能好等特点。

6、具有完善的电容器保护功能，单台电容器短路保护采用高压喷逐式熔断器；并根据接线方式的不同，电容器组设有开口三角不平衡电压、中性点不平衡电流等继电保护。

7、电容器实测总容量与各电容器额定值总和之差不超过+10%--0，各相电容偏差不超过5%。
