1.公司介绍

上海新力机器厂隶属于中国航天科技集团公司上海航天局 ,系生产锻压机床的大中型国有企业。主要从事金属加工机床行业，承担1.6M和2.5M立车的生产制造，承担战术导弹发动机的研制和生产任务,并同时生产液压板料折弯机和剪板机等锻压机床。该厂是我国较早从事研制、开发和生产精密数控型和普通型折弯机和剪板机的少数厂家之一，为国内锻压设备生产的骨干型企业之一。

2.1.1现场图片

该公司生产设备主要是电机、切割机、冲床、变频器等主要电力元件，现场电流谐波含量大，，由于常年在谐波条件下使用，导致电容器击穿、鼓肚、漏液等现象。如下图所示，电容损坏严重，已无法正常工作。严重影响到电力系统的正常运行以及功率因数。

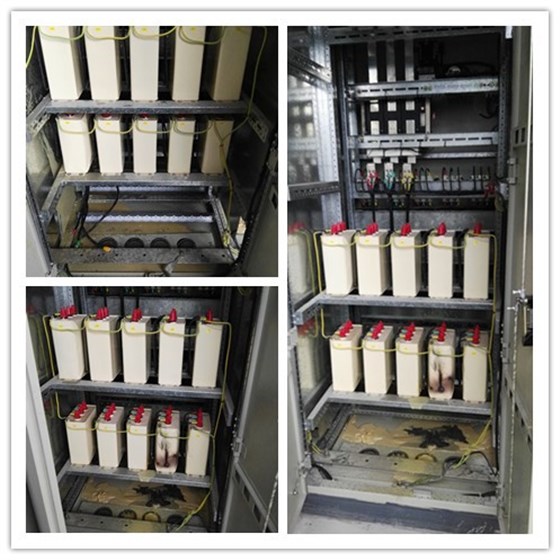

现场配电房拍摄的低压无功补偿电容柜图片，电容器击穿、炸裂、漏液。

2.1.2现场勘察、测试

经过我公司技术人员现场勘察、测试，得知该公司系统电流谐波含量较大，多为3、5次谐波；且原有电容柜补偿容量采用等容分组投切，数据分析得知，此分配方式不合理，补偿精度不够精细，导致补偿只能以25kvar的整数倍进行补偿，正向无功补偿存在缺陷。

2.1.3 现场反馈信息

现场考察，除了本事故配电房，其他配电室无功补偿柜均配有电抗器，并且电抗率为14%，另外本公司生产设备有大型电机、分频器、变频器、电弧炉、电焊机等易产生谐波器件；并且拥有整流和逆变电路，所以系统电网质量差，系统还有奇次谐波、偶次谐波，考虑到三相平衡系统中，偶次谐波可以抵消，因此本方案不考虑偶次谐波；就奇次谐波来分析：谐波电流含有率很高，属于严重的谐波污染，对于用电设备，危害极大！

2.2数据、故障分析

结合现场图片以及谐波测试仪提供的数据可以得知：

①、电容器击穿：电容器击穿为非正常损坏，谐波大，电容器长期承担过电压、过电流、过负荷，绝缘性能降低，容易击穿，轻微时只会漏液，严重时是会发生短路爆炸。

②、该公司原有无功补偿柜采用25Kvar等容配置，补偿方式单一，且只能补偿25kvar的整数倍，容易导致补偿精度不够。

3、技术方案

基于原来的无功补偿柜基础以及现场测量的谐波数据，现场谐波主要以3、5次谐波为主，因此增加电抗率14%抗谐型电抗器，使其具备抗谐型功能，可以抑制系统谐波放大，有效保护电力电容器。

结合以上分析，针对无功补偿柜内元器件炸裂，现提出如下解决具体办法：

①、电容器更换，由于短路、炸裂、谐波等存在，电容器内部可能损伤或者处于临界状态，建议更换，否则容易出现故障。

②、增加抗谐型电抗器，电抗率为14%。

③、将柜内原有电容器拆除、清扫内部垃圾、增加横、竖向梁，底部安装电容器、上端安装电抗器，内部电缆需要全部更换，由原来的4mm2更换为10mm2电缆，提高安全性。

④、将原有的25Kvar等容电容器现更换为如下配置：

根据上图，补偿容量丰富多样化，可补偿10kvar、20kvar、30kvar、40kvar……，补偿精度更高！

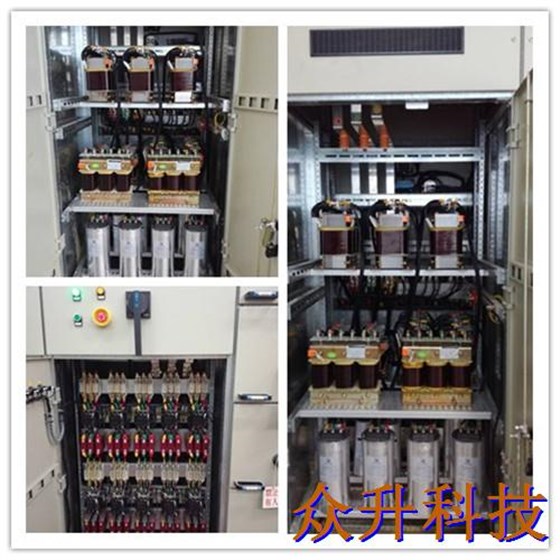

4.现场施工
