客户名称：山东琛德实业有限公司

           项目名称：琛德实业-35kv 配电系统电能治理治理

           山东琛德实业有限公司从事金属材料的回收、开发研究和销售，根据用户提供的供电系统资料可知，用户现有两条35kV 专线供电。厂内安装有两台 110kV/35kV 主变，每台容量为 50000kVA。每台主变各带两台电炉变压器(24 脉整流的 23000kVA 电炉变),其中 2#主变带有 1 台 9000kVA 精炼炉变压器。由于电炉设备各低压绕组侧整流装置的电气传动采用的是 24 脉整流技术，在工作时系统中不同程度地产生了一定的谐波发生量(24N±1)。根据我公司以往在电炉方面的谐波治理工程经验可知，24 脉电炉设备工作时，在用户高压配电系统中， 会产生大量的 2、3、4、5、6、7、8、11、13 次谐波，高次谐波电流注入 35kV 电网，将导致电力系统中高次谐波含量迅速增长，引起供电电压波形畸变，增加了线损和用电设备的损耗，造成了多余的能耗，影响电网其他用电设备的正常运行，降低了电能质量，影响了电网的用电安全，对设备的安全运行造成了安全隐患。

           根据用户提供的现场技术数据、技术要求，以及谐波数据分析，结合我公司以往对其它同类型项目的设计经验，通过计算、修正及仿真，本方案设计在每段的 35kV 侧各加装一套35kv无源滤波补偿装置，设计单套滤波装置基波补偿容量为11000kvar(在满足滤波的同时，不会造成过补)，装置共分为 3，4，5，6 次 4 条滤波支路(低次的滤波通道对高次谐波具有一定的吸收效果)。吸收 3，4，5,6,7，11，13 次谐波电流同时提供基波无功补偿。

         滤波装置的一次接线图如下图所示:

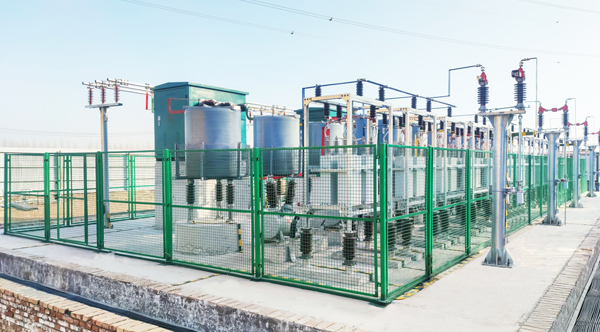

(现场产品图)

(现场产品图)

         我们站在客户的立场考虑问题，在保质保量的前提下为客户节省成本，客户对于我们专业的技术以及贴心的服务大大赞赏，我司各部门积极配合，使得产品按时到达用户现场，且顺利完成验收!
