10kV无功补偿柜的分类！
10kV电力系统中的无功补偿方式有三种方式，并联电容器补偿（高压电容补偿柜）、SVC静止无功补偿和SVG动态无功补偿，前两种均为无源补偿，后一种为有源补偿。SVC利用IGBT投切传统的电容、电抗，补偿基本原理还是电容补偿，但SVG却不同，已经没有传统的电容器了。

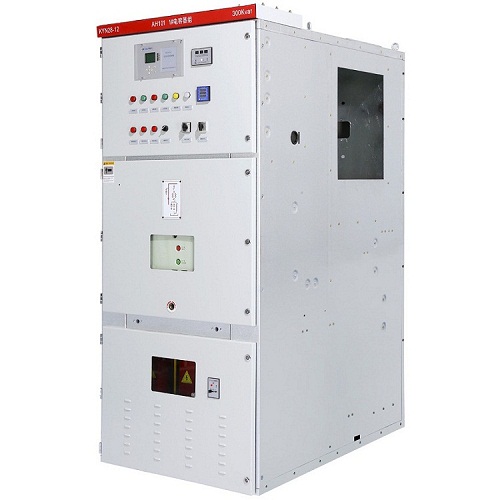

在电网中安装并联电容器可以产生超前于电网电压的无功电流，为感性负载提供无功功率，减少了电网电源向感性负荷提供、由线路输送的无功功率，由于减少了无功功率在电网中的流动，因此可以降低线路和变压器因输送无功功率造成的电能损耗。并联电容器补偿通常需加装电抗器，以用来抑制合闸涌流和抑制谐波。并联电容器补偿适合于负载变化平稳，电压波动及谐波变化不大的场合。
并联电容器补偿的缺点是当电网负荷时刻发生变化时，并联电容器需频繁投入和切除，断路器开断并联电容器的过程中，不可避免发生操作过电压，可能会损坏并联电容器，影响电网的正常运行。
2.10kVSVC静止无功补偿
10kVSVC（Static Var Compensator的缩写）静止无功补偿器是一种没有旋转部件，快速、平滑可控的动态无功功率补偿装置。它是将可控的电抗器和电力电容器（固定或分组投切）并联使用。电容器可发出无功功率（容性的），可控电抗器可吸收无功功率（感性的）。通过对电抗器进行调节，可以使整个装置平滑地从发出无功功率改变到吸收无功功率（或反向进行），并且响应快速。
3.10kVSVG静止无功补偿
10kV SVG（Static Var Generator）静止无功补偿器采用可关断电力电子器件（IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流。迅速吸收或者发出所需的无功功率，实现快速动态调节无功的目的。作为有源形补偿装置，不仅可以跟踪冲击型负载的冲击电流，而且可以对谐波电流也进行跟踪补偿。
10kV静止型动态无功发生器SVG的系统响应时间小于10ms，能向电网系统快速提供无功电流并稳定母线电压。谐波特性极好，补偿性能佳，功率因数能够补到0.95以上。由于SVG良好的补偿特性，不仅广泛应用于工业企业，也被大量使用在风力发电和光伏发电等新能源领域。
众升科技专注高压无功补偿柜研发、生产20年，为您量身定制专属无功补偿及谐波治理方案!
